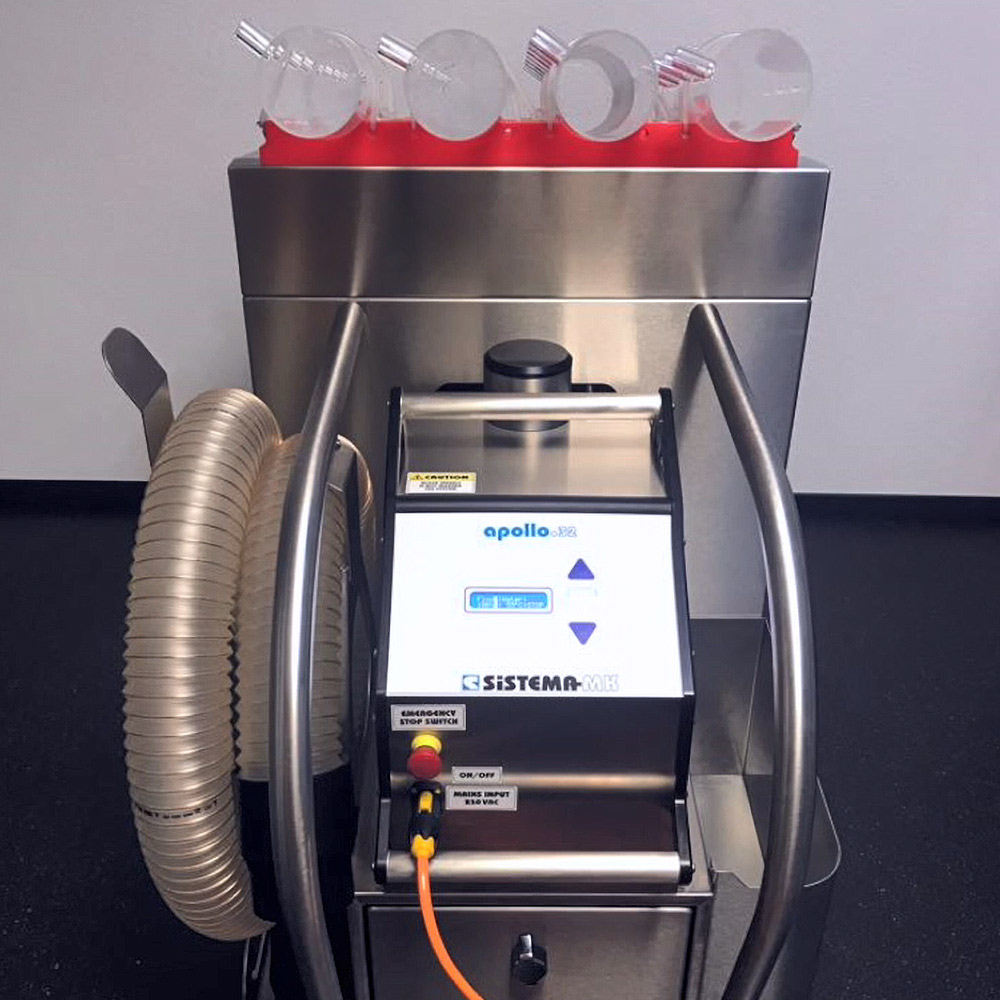

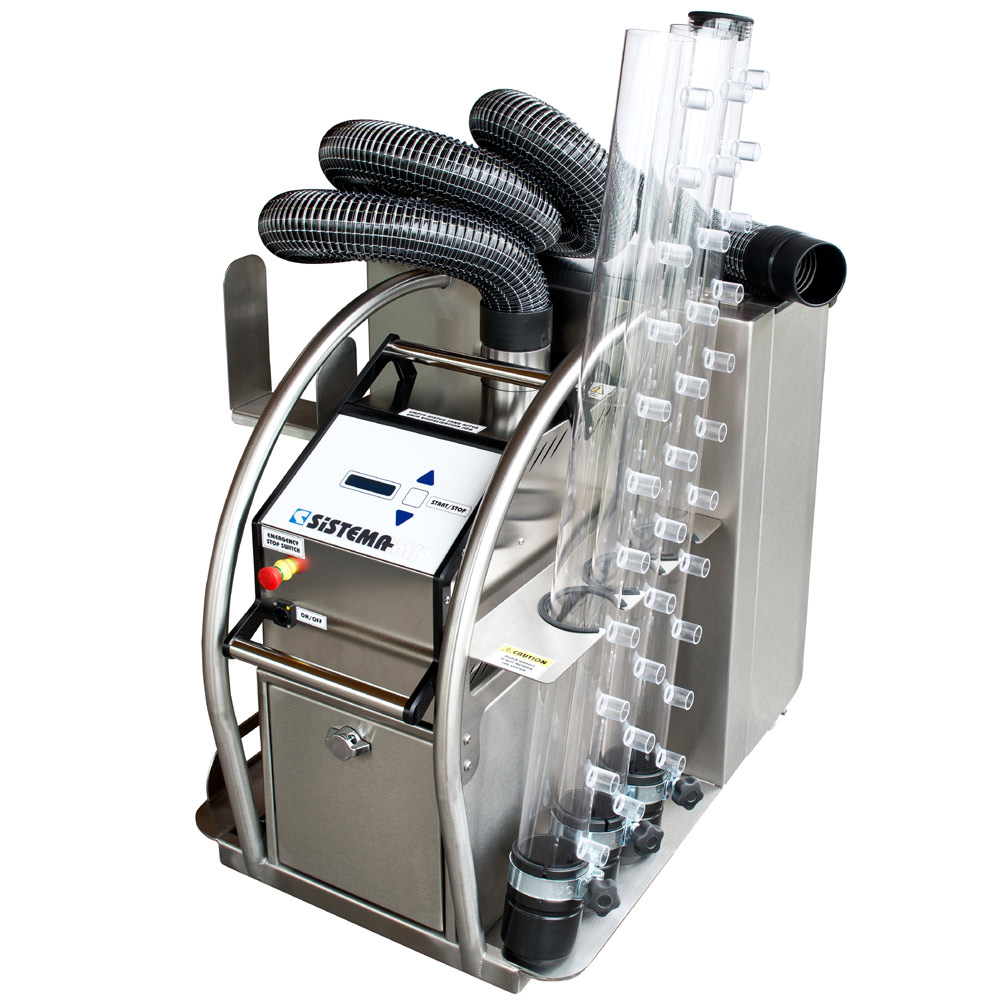

GENERADOR DE NIEBLA APOLLO.32

Sistema de visualización de flujos APOLLO.32

  • Guiada niebla superdensa
  • sin contaminación del área de trabajo
  • visuailización 3d de todos los flujos de aire
  • mejor generador de su clase en el mercado

Generador de niebla apollo.32

PARA SALAS LIMPIAS, CÁMARAS, LOCALES

  • MONTAJE MODULAR  SIMPLIFICA LA OPERACIÓN
  • GESTIÓN DE PANEL TÁCTIL O A DISTANCIA CON LLAVERO
  • FÁCIL DE MOVER Y TRANSPORTAR

Sistema de visualización de flujos APOLLO.32

  • Guiada niebla superdensa
  • sin contaminación del área de trabajo
  • visuailización 3d de todos los flujos de aire
  • mejor generador de su clase en el mercado

Generador de niebla apollo.32

PARA SALAS LIMPIAS, CÁMARAS, LOCALES

  • MONTAJE MODULAR  SIMPLIFICA LA OPERACIÓN
  • GESTIÓN DE PANEL TÁCTIL O A DISTANCIA CON LLAVERO
  • FÁCIL DE MOVER Y TRANSPORTAR

DESCRIPCIÓN GENERAL



El generador de niebla Apollo.32se utiliza para visualizar flujos de aire en salas limpias, cámaras cerradas, laboratorios, consultorios médicos y locales similares que requieren dicho control. Este generador utiliza la tecnología de mezclar vapores de agua especialmente preparada (generalmente agua destilada o desmineralizada) y nitrógeno líquido, lo que permite obtener niebla más densa de color blanco.

La productividad de este sistema la establece el operador y varía de 2 a 5 metros cúbicos de niebla densa por minuto y el ciclo de trabajo completo dura 75 minutos.

Apollo.32 no tiene rival en el mercado de generación de niebla en el marco de la tecnología «agua y nitrógeno líquido» y cumple totalmente con los requisitos de ISO 14644-3. Usar este dispositivo junto con boquillas especiales le permite crear mapas tridimensionales de movimientos de aire dentro de espacios cerrados.

El generador de niebla no requiere una limpieza especial y no contamina el entorno del volumen probado.



Principios de Funcionamiento



En el generador de niebla ultrasónico Apollo.32, se produce la ebullición del agua preparada con piezoelementos ultrasónicos, lo que conduce a la aparición de vapor frío. Para evitar depósitos de sal, se recomienda usar agua desmineralizada o destilada. Para una esterilidad ideal, se puede usar agua para inyecciones médicas.

El vapor de agua formado por ultrasonido se envía a una cámara con nitrógeno líquido, donde se mezclan moléculas de agua y nitrógeno. En este caso, no se utilizan ventiladores para suministrar vapor, fluye por gravedad. Las moléculas de agua se unan a grandes moléculas de nitrógeno y se forma una niebla muy densa y bien visible con baja presión. Las partículas de esta niebla tienen un tamaño de 2-3 µm y reflejan perfectamente el movimiento del aire, sin tener ninguna turbulencia.

Para obtener más rendimiento y una mejor visualización de flujos, puede usar accesorios adicionales como iluminación LED especial y boquillas especiales en la salida.



ÁREAS DE APLICACIÓN

  • Visualización en escalas grandes y muy grandes en salas limpias según ISO 14644-3 Anexo B7
  • Visualización de ubicaciones de flujos de gas indeseables y zonas de estancamiento de aire
  • Mantenimiento del control de procedimientos farmacéuticos de acuerdo con UPS 797
  • Mantenimiento de la visualización de flujos de aire de acuerdo con NSF 49 y UPS 800
  • Mantenimiento de la visualización de flujos de aire para la producción de semiconductores
  • Verificación del funcionamiento de la ventilación en el lugar de trabajo
  • Investigación del equilibrio del aire en la farmacéutica y locales limpios
  • Investigación de la transferencia del aire en torno al equipo tecnológico
  • Optimización de instalación de equipos y del lugar de trabajo
  • Detección de fuentes imprevistos de contaminación de gas
  • Monitoreo de penetración  flujos de aire no deseados dentro de las salas limpias
  • Equilibrio de presión (para salas limpias)
  • Formación de operadores



Ventajas

  • Densidad ajustable y tasa de generación de niebla
  • Diseño modular para fácil operación y mantenimiento
  • Control remoto con llavero inalámbrico para trabajar detrás de una pared cerrada o fuera de la zona
  • Sin contaminación del área de trabajo
  • No requiere limpieza del generador después de la operación
  • Capacidades de modelado 3D de flujo de aire con alta densidad de niebla
  • Presión de salida muy baja, sin turbulencia
  • Estuche compacto y portátil
  • Boquillas especiales para extender el área de visualización
  • Ideal para usar en locales estériles, cámaras aisladas y salas limpias
  • Mejor volumen y densidad de niebla en comparación con otros generadores en el mercado



CARACTERÍSTICAS TÉCNICAS DE APOLLO.32 (AP.32)

Duración del ciclo  hasta 75 minutos
Productividad  de 2 a 5 metros cúbicos por minuto
Volumen total de niebla de aproximadamente 410 metros cúbicos por un ciclo
Densidad de niebla (ml / min) hasta 533 ml por minuto
Longitud del flujo de visualización de 10 a 12 m
Tipo de niebla niebla superdensa basada en «nitrógeno líquido + agua»
Clase de la sala limpia Clase de 1 a 10,000
Áreas de aplicación medicina, farmacología, microelectrónica, industria aeroespacial
Tipos de locales salas limpias, cuartos estériles, cámaras, locales médicos

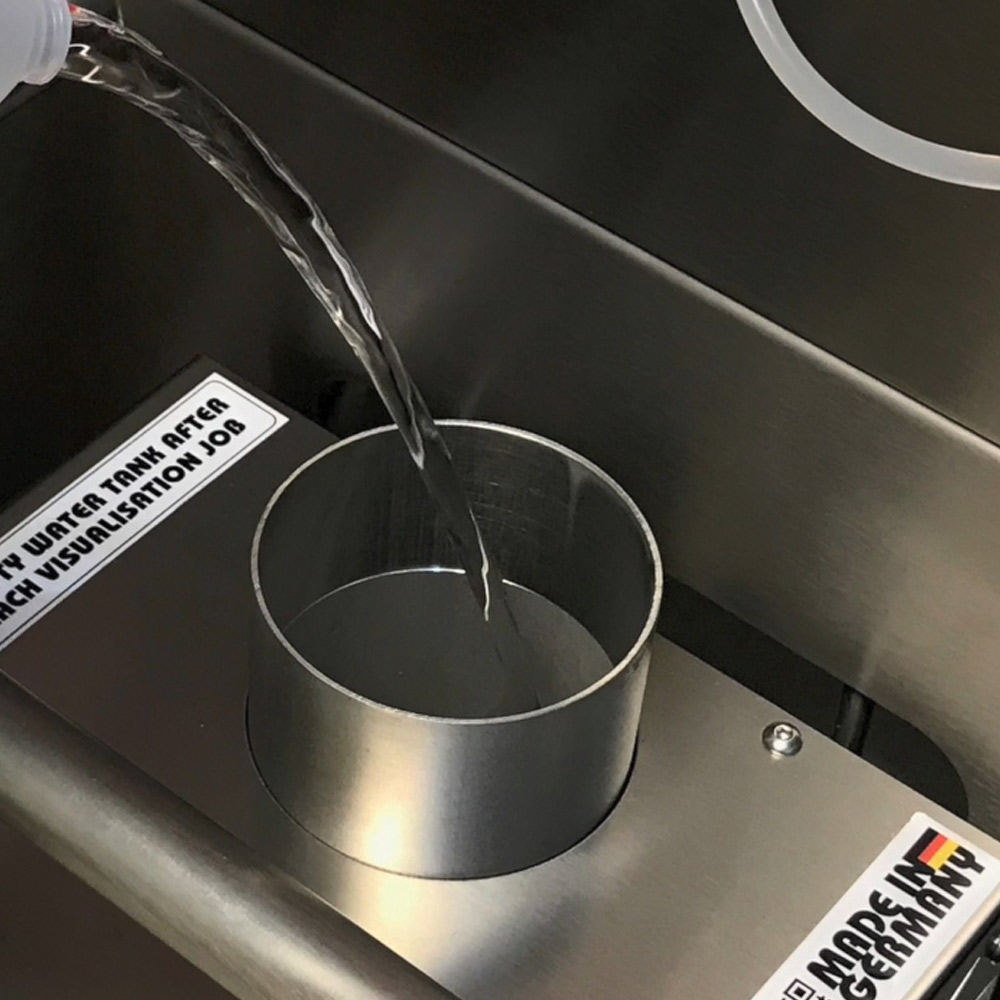

Depósito para agua de 4,80 l

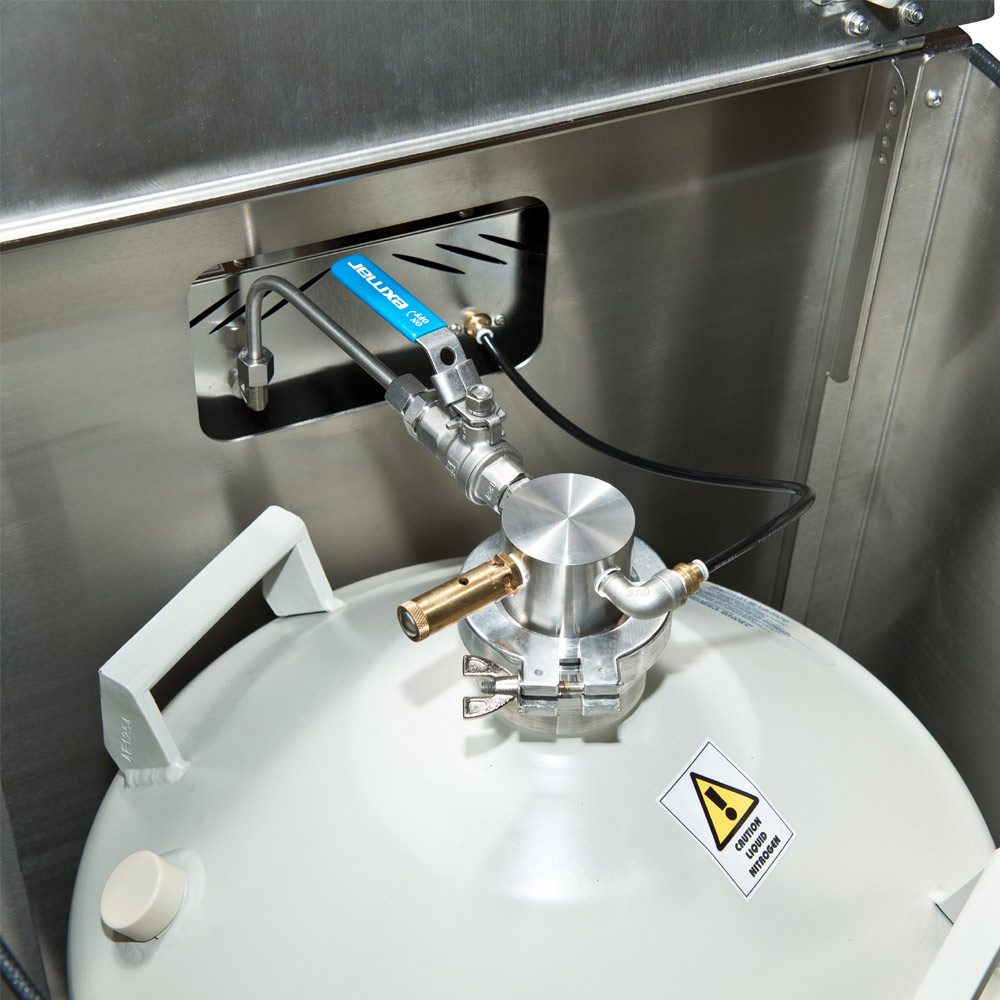

Depósito para nitrógeno líquido de 35 l
Control panel táctil y llavero inalámbrico
Transporte de rodillos
Peso del líquido nitrógeno líquido: 28.14 kg, Agua: 4.8 kg
Alimentación 220 VAC, 50/60 Hz, 15 A
Alimentación opcional 110 VAC, 50/60 Hz, 15 A
Tamaños 1.095 mm * 540 mm * 766 mm
Peso 77 kg

ACCESSORIES

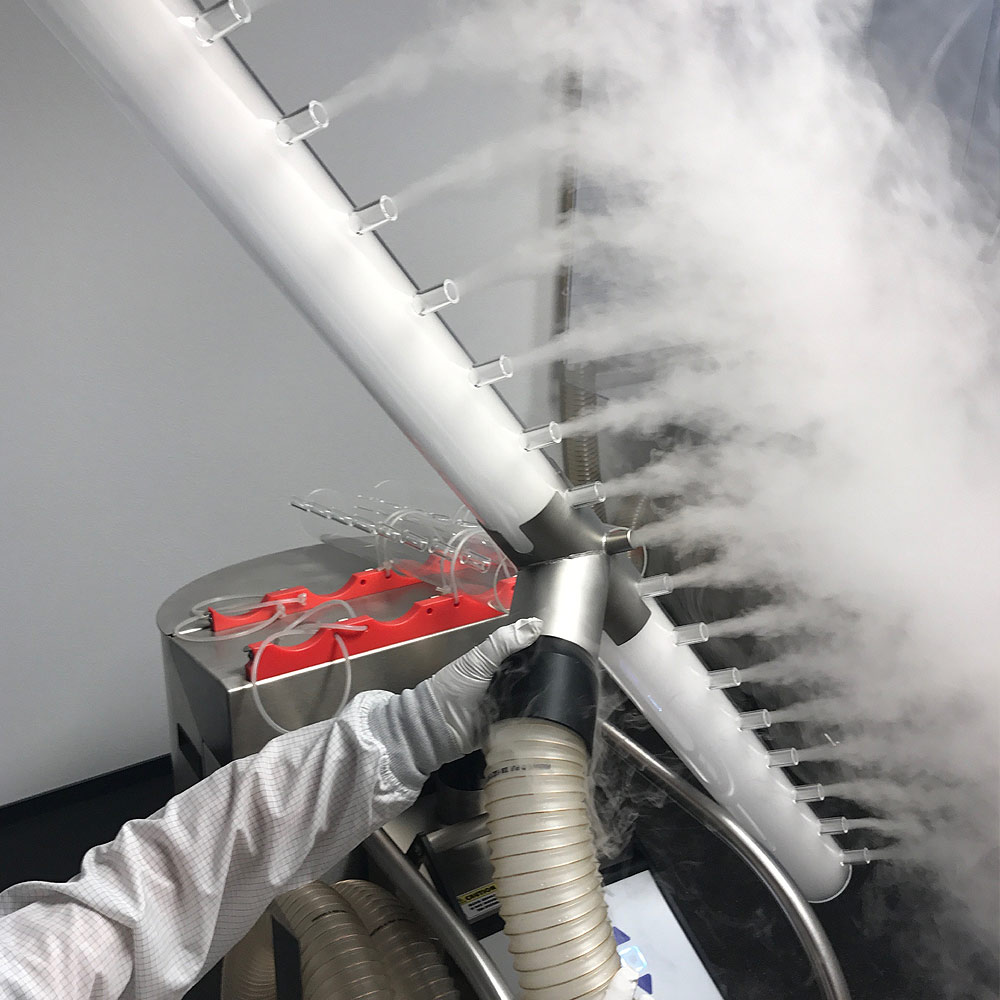

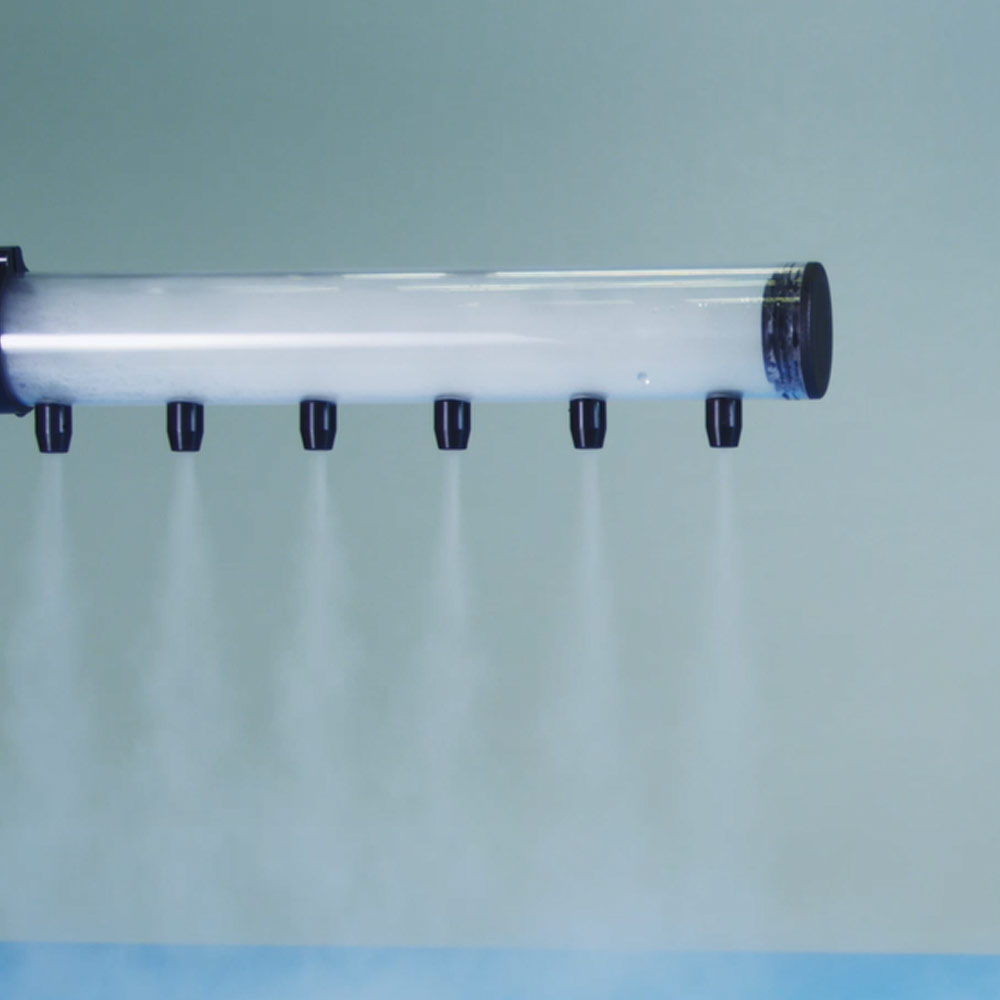

  • Boquilla tipo tubo transparente
    1.300 x 80 mm (L x ø)

  • Lentes de niebla modelo T de Мedium transparente 1.300 x 80 mm (l x ø)

  • Manguera flexible adicional / segundo
    (L x ø: 5.000 x 80 mm)

  • Manguera flexible adicional / segundo
    (L x ø: 10.000 x 80 mm)

  • Válvula de mariposa con manija para ajustar el 0-100% del flujo de salida de niebla

  • Tubo de conexión

  • Tobera de 250 mm de ancho para crear una amplia corriente de niebla

  • Tobera de 500 mm de ancho para crear una amplia corriente de niebla

  • Conector tipo Y para conectar dos mangueras o dos sistemas

  • Lámpara led con tamaño de punto ajustable y rejillas especiales para crear patrones lineales especiales

  • Panel de control remoto (radio) (encendido / apagado, modos, ventilador, gestión de bloques)
