GENERADOR DE NIEBLA AFM35 NEO

Sistema de visualización de flujos de alto rendimiento AFM35-NEO para cuartos limpios, laboratorios, consultorios médicos, cámaras herméticas y locales similares

Sistema de visualizacion
de flujo de aire afm35neo

  • NUEVO MODELO DE GENERADOR MÁS PRODUCTIVO
  • NIEBLA BLANCA DENSA
  • VISUALIZACIÓN DE 5 A 7 M

Descripción general del generador



En el mundo moderno, se utilizan tecnologías que requieren áreas de trabajo estériles especiales para ciertos procesos.
Tales salas limpias son zonas con una concentración controlada de partículas suspendidas en el aire, determinada por la temperatura, humedad y presión. Conforme a ISO 14644-3 Anexo B7, los operadores de las salas limpias se ven obligados a monitorear la situación de circulación del aire. Según esta norma, el control se realiza mediante la visualización de flujos de aire introduciendo y rastreando las partículas de aerosol más pequeñas formadas por los generadores de niebla.

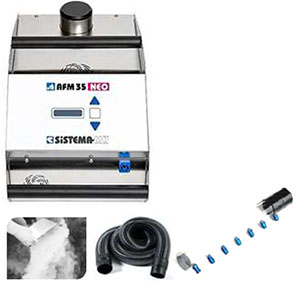

El sistema de nebulización – generador AFM35-NEO – utiliza un módulo ultrasónico altamente productivo de 35 elementos piezoeléctricos para crear 1,25 metros cúbicos de niebla por minuto. La densidad de esta niebla proporciona la visualización de flujos de aire a una distancia de 5 a 7 m. Tal generador se puede utilizar para estudiar el movimiento de masas de aire en salas limpias, consultorios médicos, cámaras herméticos, aislantes de barrera, campanas de extracción de humos y salas similares.
El sistema de nebulización AFM35-NEO es un generador ultrasónico altamente productivo que compite con los generadores de nitrógeno líquido en términos de sus parámetros de niebla (densidad, características visuales), a excepción del sistema Apollo.35. A diferencia de estos sistemas, AFM35-NEO con sus altos valores solo requiere agua y no requiere dos componentes como agua y nitrógeno líquido.



CARACTERÍSTICAS

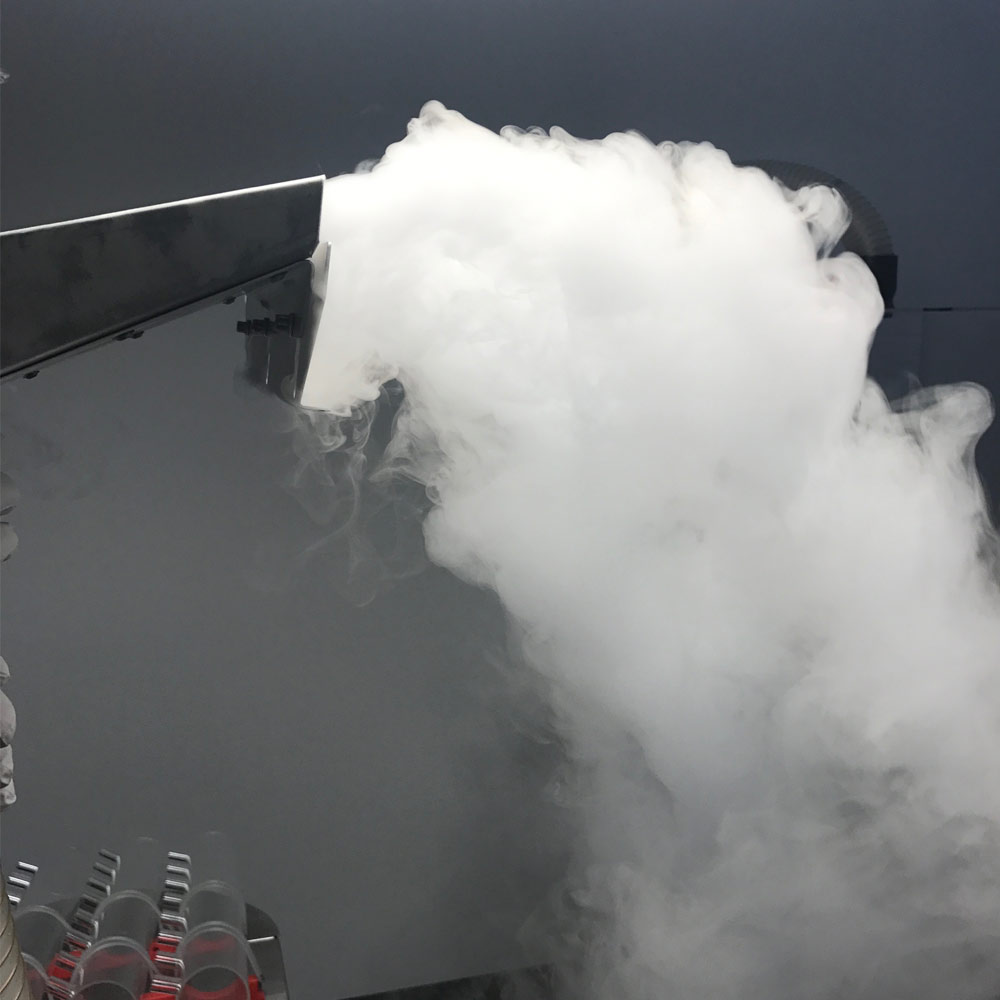

  • Niebla blanca densa
  • Duracción del ciclo es de 80 min, de los cuales 50 min con una densa niebla blanca
  • Volumen suficiente para dividir en dos mangueras simultáneamente
  • Pulverización de hasta 170 ml de agua por minuto con la creación de 1,25 metros cúbicos de niebla
  • Visualización de flujos de 5 a 7 metros
  • Tasa de formación de niebla más alta de todos los generadores ultrasónicos para las salas limpias en el mercado



ÁREAS DE APLICACIÓN

  • Visualización y monitoreo de flujos de aire en salas limpias
  • Investigación de transferencia de partículas a herramientas tecnologías
  • Optimización de la ubicación del equipo
  • Detección de partículas imprevistas y fuentes de contaminación gaseosa
  • Monitoreo de las rutas de penetración de aire en salas limpias
  • Equilibrio de presión (para cuartos y locales herméticos)
  • Formación de operadores



Características

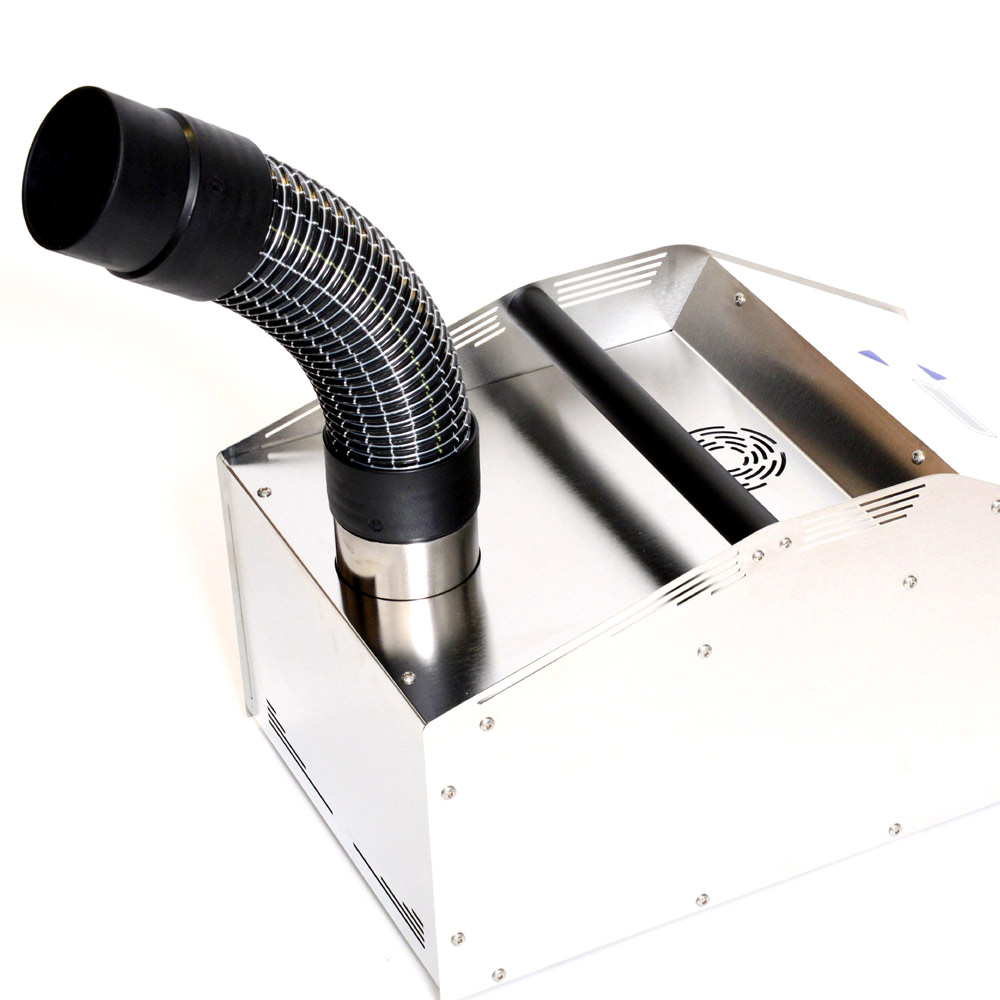

  • Casco y depósito de acero inoxidable pulido
  • Tamaños (L x A x A) 571 x 293 x 325 mm
  • Peso neto 20 kg
  • Capacidad de tanque 10 l
  • Duración del ciclo es de 80 min, de los cuales 50 min con una densa niebla blanca
  • Módulo ultrasónico de 35 elementos piezoeléctricos
  • 0-100% de ajuste de intensidad y densidad de niebla
  • Microventilador IP 68, 24 В
  • Boca de salida para niebla ø 80 mm
  • Pantalla Dotmatrix para indicar el estado de funcionamiento y todas las funciones
  • Monitoreo de nivel de llenado con 3 sensores capacitivos
  • Función de medición de temperatura
  • Contador de tiempo
  • Funcionalidad del sistema con 3 o 2 unidades ultrasónicas en caso de falla de una de ellas
  • Inicio electrónico
  • Función de autocontrol
  • Alimentación 90 — 264 VAC, 47. . . 63 Hz, 5 A a 230 VAC, 3 A a 115 VAC
  • Funcionalidad de búfer en el caso de una red de alimentación inestable
  • Pulverizador de 650 mm de largo y ø 80 mm

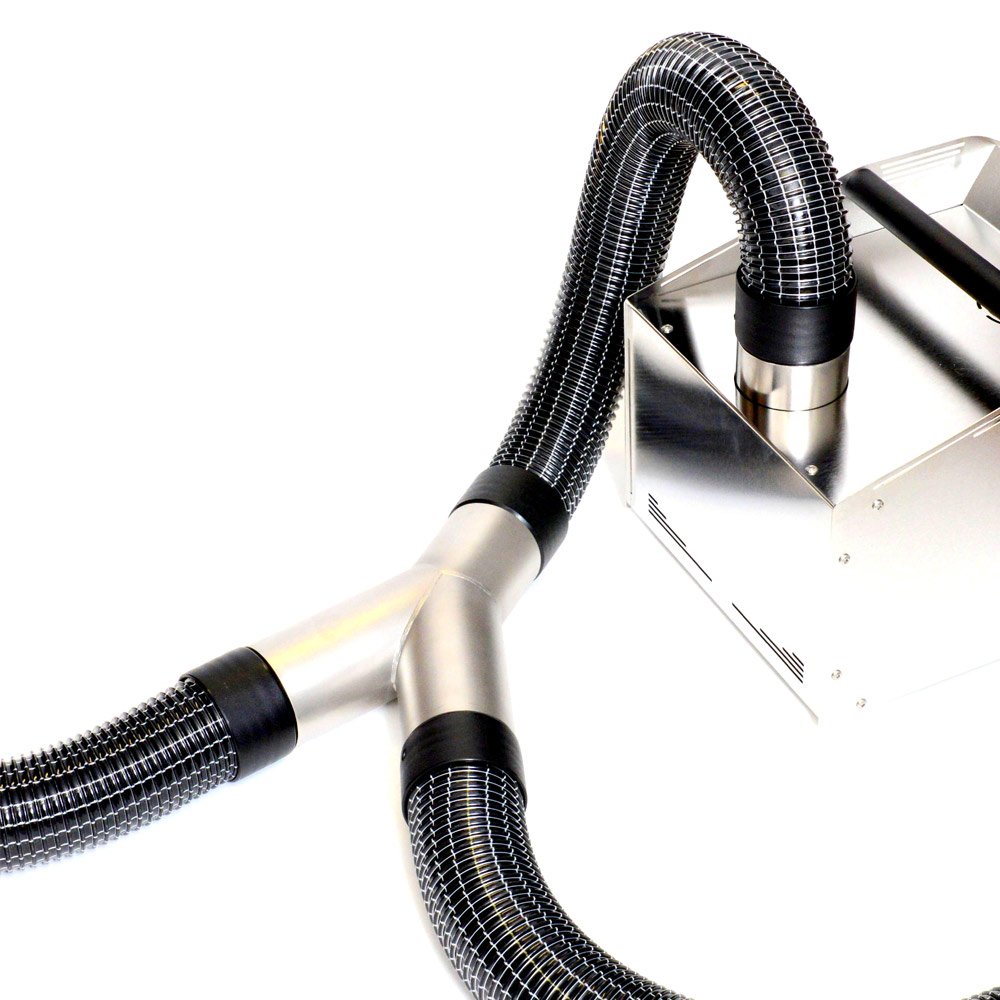

  • Splitter de forma Y que divide un tubo en dos tubos, lo que le permite trabajar en dos zonas simultáneamente

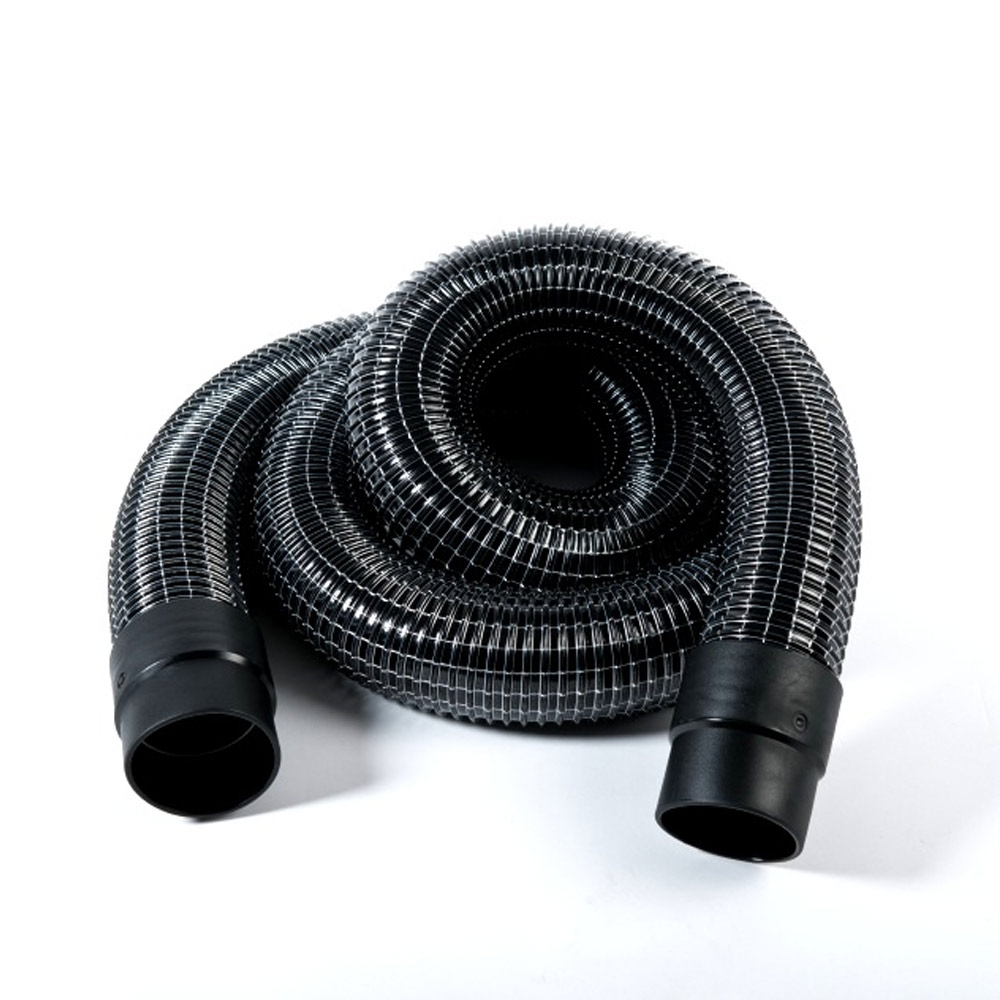

  • 2 juegos de tubo flexible (L x ø) 3.000 x 80 mm con un juego de accesorios
  • Conector tubular para dos tubos separados
  • Cable de energía
  • 24 meses de garantía
  • Certificado
  • Guía del usuario



ACCESSORIES

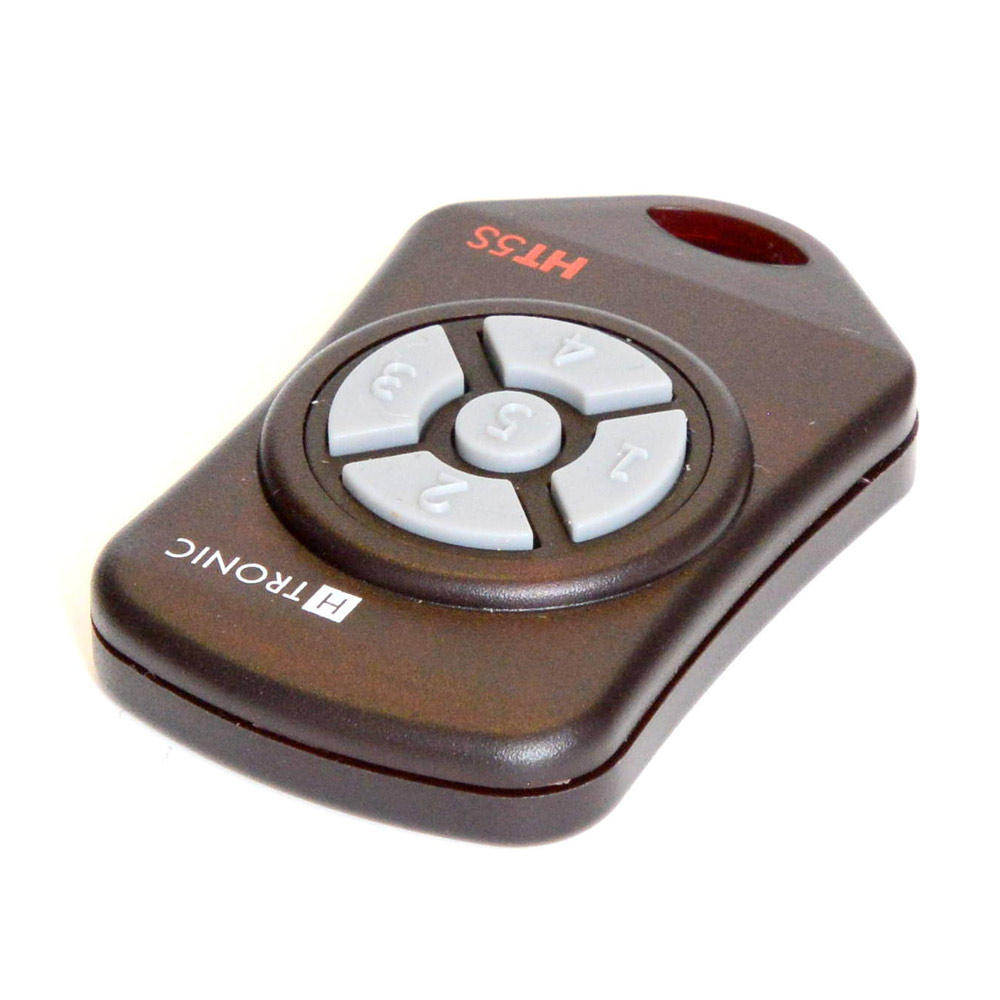

  • Panel de control remoto (radio) (encendido / apagado, modos, ventilador, gestión de bloques)

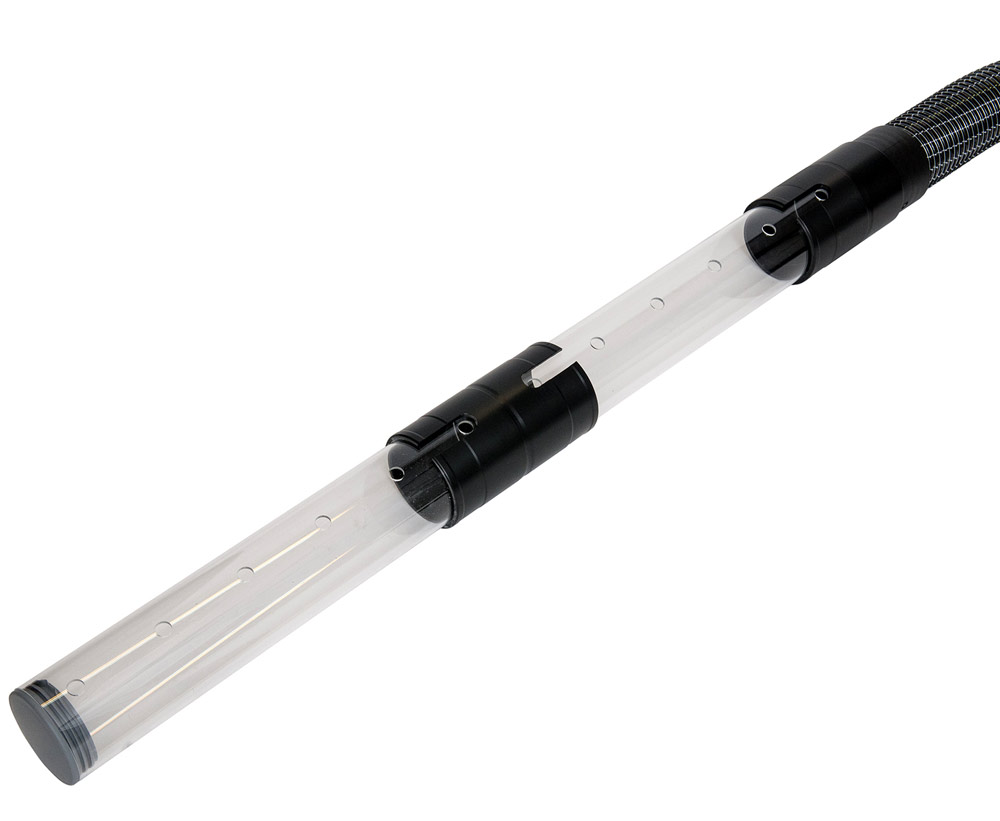

  • Boquilla tipo tubo transparente  650 x 80 mm

  • Boquilla tipo tubo transparente  1300 x 80 mm

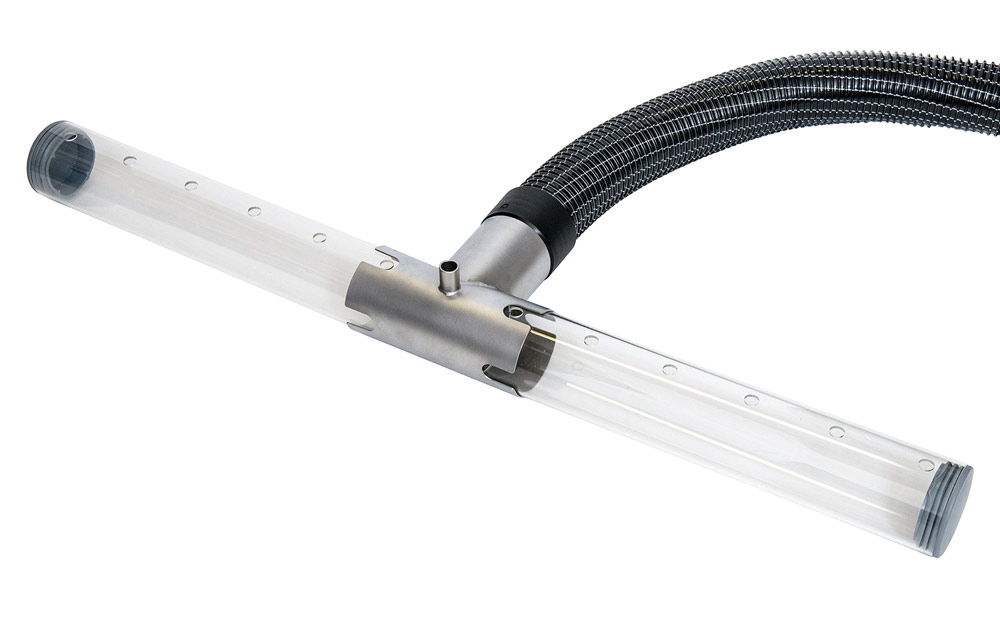

  • Lentes de niebla modelo T de Мedium transparente 1.300 x 80 mm (l x ø)

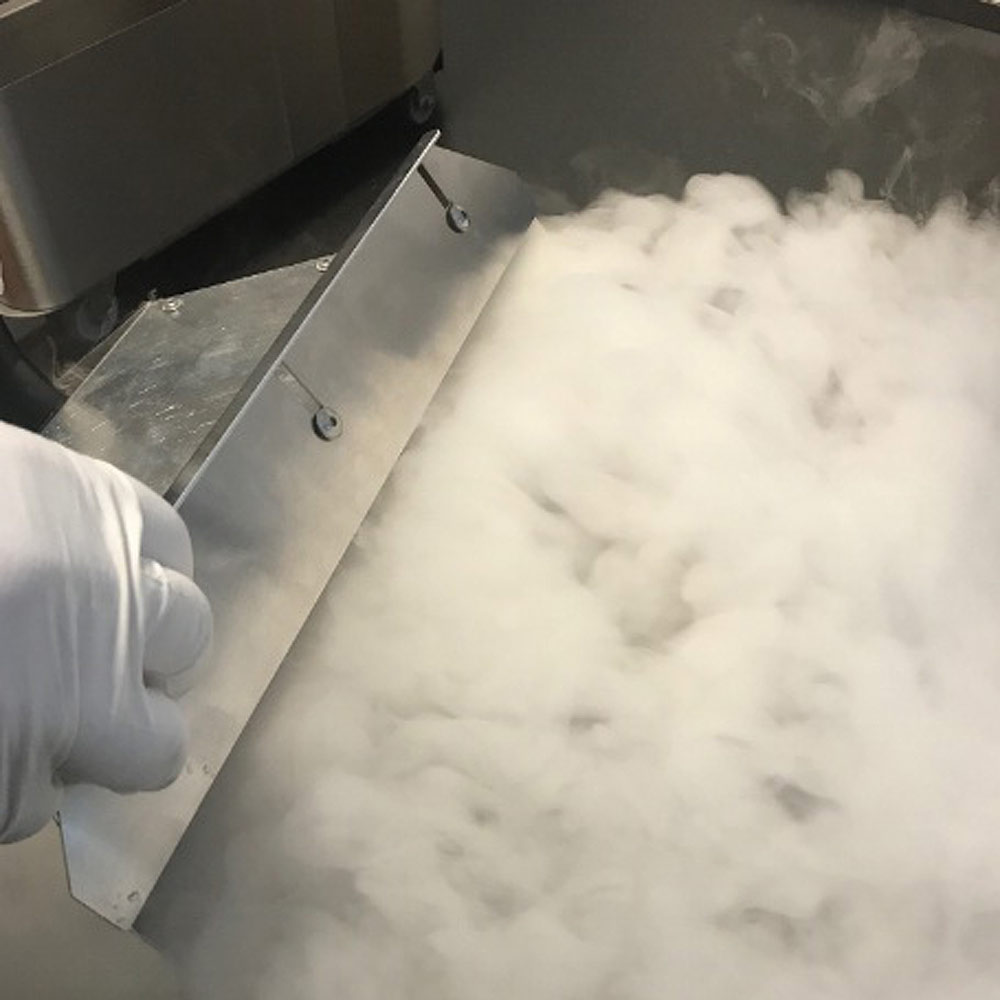

  • Tobera de 250 mm de ancho para crear una amplia corriente de niebla

  • Tobera de 500 mm de ancho para crear una amplia corriente de niebla

  • Conector tipo Y para conectar dos mangueras o dos sistemas

  • Manguera flexible de 3 m (L x ø: 3000 x 80 mm)

  • Manguera flexible de 5 m (L x ø: 3000 x 80 mm)

  • Manguera flexible de 10 m (L x ø: 3000 x 80 mm)

  • Tubo de conexión

  • Fuente de alimentación amplia incorporada 90. . . 264 VAC, 47. . . 63 Hz, 5 A @ 230 VAC, 3 A a 115 VAC con regulador de voltaje

  • Lámpara led con tamaño de punto ajustable y rejillas especiales para crear patrones lineales especiales

  • Carro especial con ruedas para facilitar el movimiento (para los modelos AFM18, 24 y 35)

CATÁLOGO 2020

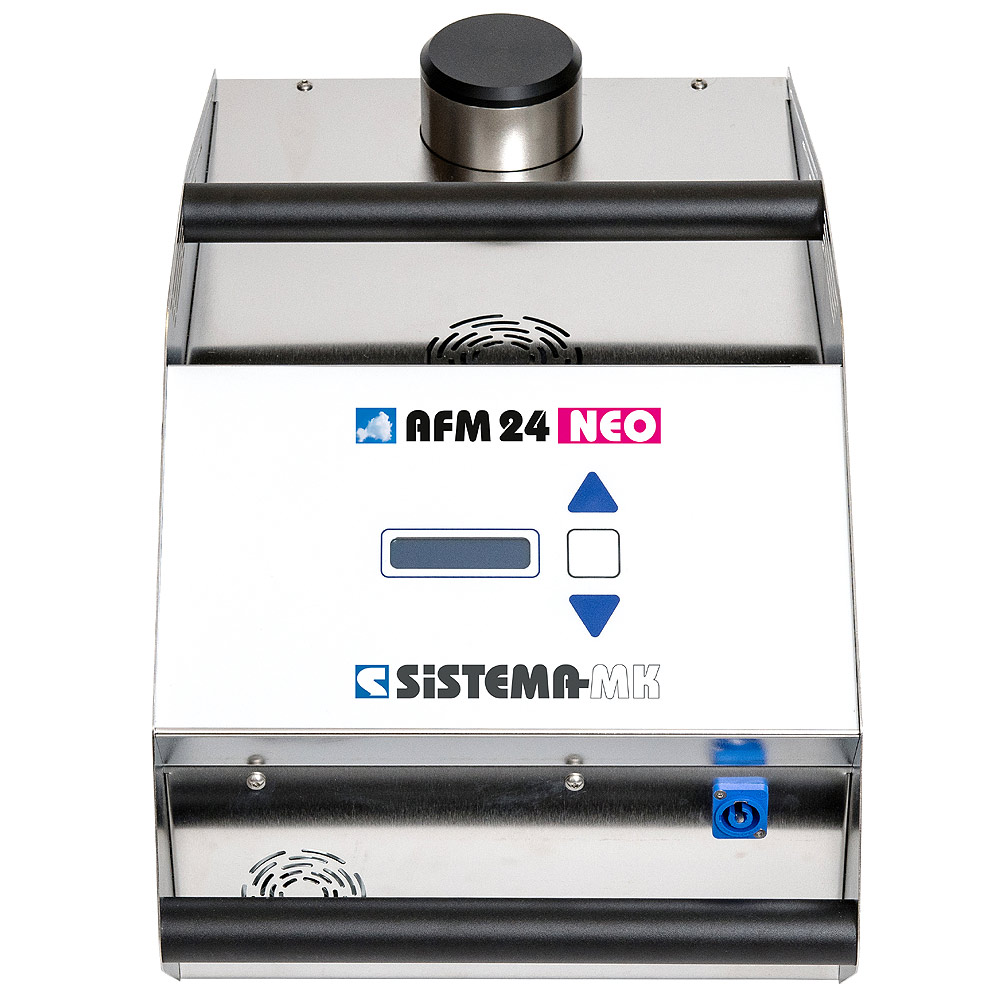

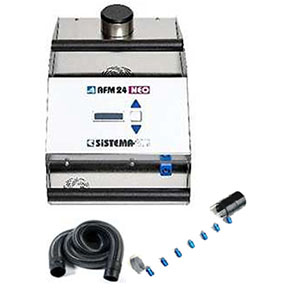

Generador de niebla AFM24-NEO
