DESCRIPCION GENERAL

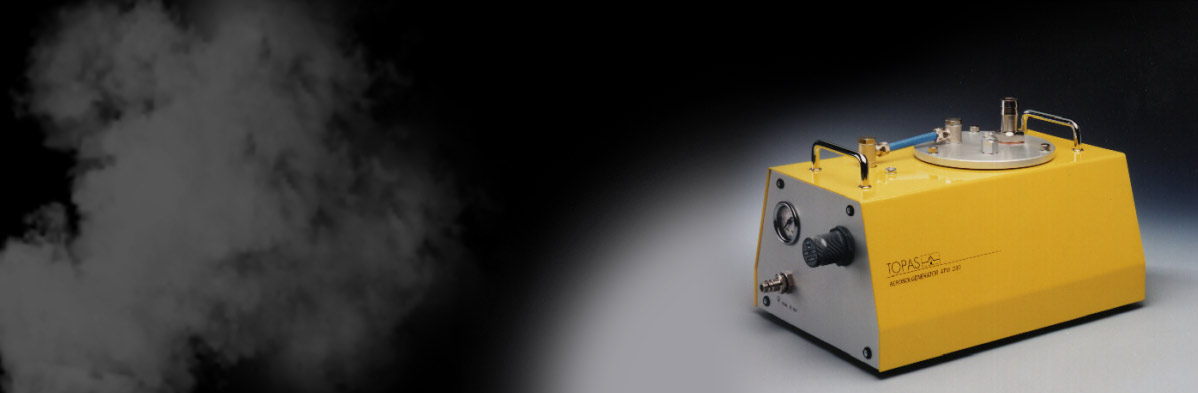

El generador de aerosol ATM 230 produce aerosoles de gotas con propiedades conocidas de acuerdo con la directiva VDI 3491. Su diseño y solución técnica garantizan una distribución constante del tamaño de partícula, así como una concentración de partículas con alta reproducibilidad y alto rendimiento de aerosol.
El generador le permite rociar varios líquidos, por ejemplo, PAO (Emery 3004), DEHS, soluciones salinas, suspensiones de estándares PSL.
El nebulizador de colisión ATM 230 está diseñado como un dispositivo en serie con un suministro externo de aire comprimido. Los controles están instalados para que el dispositivo pueda controlarse de forma fácil y segura.
El depósito de líquido se encuentra dentro de la carcasa del generador.
Por seguridad, se ha agregado una válvula de seguridad que se abre a aproximadamente 0.5 bar o menos para evitar aumentar la presión en el depósito de líquido.
CARACTERÍSTICAS
- Aerosol polidisperso con un tamaño de partícula inferior a 1 µm
- Excelente distribución de partículas con un tamaño constante
- Definida y alta concentración de partículas
- Al cambiar la presión en la boquilla, puede ajustar la concentración de partículas en un amplio rango
VENTAJAS
- Prueba de filtros HEPA y ULPA
- Mediciones en salas limpias y certificación de cajas de flujo laminar
- Generación de partículas trazadoras a caudales bajos
- Visualización de flujo
USO
- Líquido de prueba DEHS (80 ml, 0.5 l, 1 l, 5 lo 20 l)
- Otras sustancias en aerosol, como PAO (Emery 3004) bajo pedido
ESPECIFICACIÓN DE AEROSOL PARA DEHS
El atomizador es una parte clave del generador ATM 230. Está hecho de acero inoxidable de alta calidad y funciona como una boquilla de doble flujo basada en el principio de inyección. Una característica única es que la salida se dirige a la pared del recipiente de vidrio, que sirve como partición. Esta sección de impacto de partículas elimina grandes gotas de atomización y da como resultado una distribución del tamaño de partícula generalmente inferior a 1 μm. El aire comprimido se limpia con un filtro HEPA antes de ser alimentado al atomizador.
El generador de aerosol ATM 231 utiliza una boquilla Laskin para proporcionar ajuste para flujos muy pequeños con una productividad muy alta.
ESPECIFICACIONES
- Concentración de partículas 1.4..6.9 * 1010 # / s (DEHS)
- Suministro de aire comprimido: máx. 8 bar (115 psi) máx. — 2.5 bar (36 psi)
- Caudal: 0,5 … 2,5 m3 / h — 0,8 … 1,7 m3 / h
- Caudal másico (DEHS): * máx. 20 g / h — máx. 3.5 g / h
- Volumen del depósito: 500 ml
- Líquidos: DEHS, PAO (Emery 3004), aceite de parafina, solución salina, suspensiones de látex
- Boquilla: inyección de 2 componentes: Boquilla Laskin
- Dimensiones: 220 mm x 280 mm x 275 mm
- Peso: 4.5 kg
Tamaño de partícula / concentración
- Total:> 108 / cm3
- 0.2µm: 2 × 107 / cm3
- 0.5 µm: 5 × 105 / cm3
- 1.0 µm: 1 × 105 / cm3
- 0.3 — 0.5 µm: 1.5 × 107 / cm3
- 0.5 — 1.0 µm: 8 × 106 / cm3
- Valor promedio: 0.1 .. 0.5 µm
