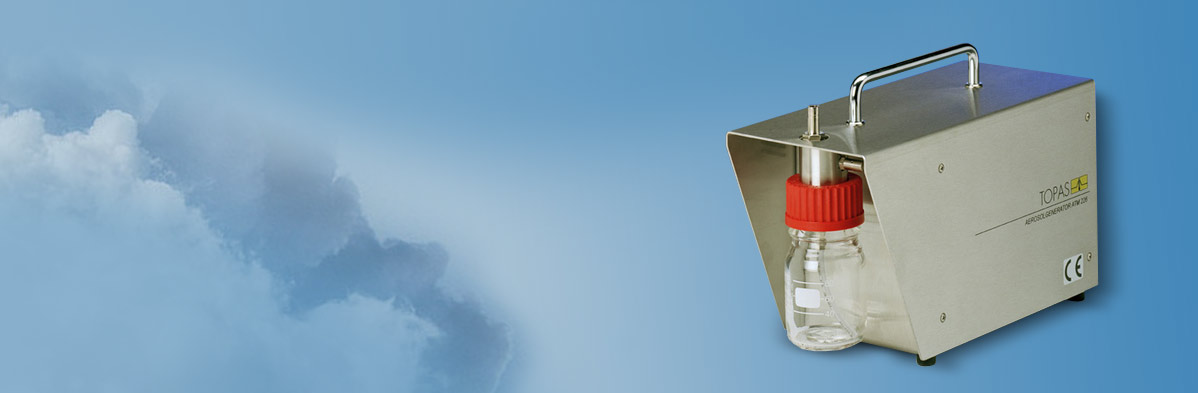

El generador de aerosol Atomizer ATM 226

El generador de aerosol Atomizer ATM 226

  • Prueba de filtros HEPA y ULPA
  • Certificación y mediciones de salas limpias y cajas de seguridad
  • Generación de partículas trazadoras a caudales bajos

El generador de aerosol Atomizer ATM 226

  • Prueba de filtros HEPA y ULPA
  • Certificación y mediciones de salas limpias y cajas de seguridad
  • Generación de partículas trazadoras a caudales bajos

DESCRIPCION DEL SISTEMA

Los generadores de aerosol se utilizan para probar de manera confiable el rendimiento de los elementos de filtro: producen aerosol líquido a una concentración suficientemente alta con un tamaño de partícula máximo en el rango de partículas más penetrantes (MPPS) del filtro. El generador de aerosol Atomizer ATM 226 es particularmente apropiado para usar en salas limpias y para filtros de acuerdo con las normas internacionales. El ATM226 está diseñado para uso móvil y tiene un diseño muy compacto y fácil de usar. Gracias al compresor incorporado, puede funcionar individualmente sin suministro adicional de aire comprimido. El dispositivo es duradero y está diseñado para una larga vida útil.

Debido a la gran cantidad de partículas generadas por la distribución de tamaños de partículas en el rango del filtro MPPS (la mayoría de las partículas de penetración totalizan 0.2 … 0.3 μm), la localización de fugas en el sistema es posible de manera rápida y segura. Usando una sustancia oleosa en aerosol (por ejemplo, DOP, DEHS), el generador de aerosol produce partículas esféricas principalmente en el rango de tamaño de 0.1 … 0.5 µm con un tiempo estimado de estancia.

Otra área de aplicación de generadores de aerosoles es la calibración de instrumentos de medición y la visualización de corrientes de aire. Esto hace posible medir velocidades locales y perfiles de flujo de partículas indicadoras por métodos ópticos.

Las pruebas funcionales en cajas de flujo laminar (DIN EN 12469) y en lugares de trabajo para la protección contra citostáticos (DIN 12980), pruebas de filtro de alta calidad para sólidos en suspensión (filtros HEPA y ULPA) y mediciones de aceptación en salas limpias (según DIN ISO 14644 y VDI 2083) son imprescindibles para la seguridad personal y la seguridad del producto.

Para tales mediciones y controles, se requiere un aerosol de prueba adecuado. Por lo tanto, la directiva VDI 3491 propone un generador de aerosol para la producción de aerosol de prueba con ciertas características, por ejemplo, ATM226.



VENTAJAS

  • Carcasa compacta de acero inoxidable: adecuada para salas limpias
  • Diseñado para uso portátil
  • Alta resistencia de la distribución del tamaño de partícula generada
  • Definida y alta concentración de partículas
  • Fácil de usar y bajo mantenimiento
  • Estabilidad a largo plazo del aerosol generado
  • Fácil ajuste de la concentración de partículas y la tasa de producción de partículas
  • Diseño fuerte y confiable
  • Conexión de energía directa
  • Aerosol polidisperso, principalmente <1 μm
  • Fácil de manejar, diseñado para uso móvil (compresor interno)

USO

  • Prueba de filtros HEPA y ULPA
  • Certificación y mediciones de salas limpias y cajas de seguridad
  • Generación de partículas trazadoras a caudales bajos

CARACTERÍSTICAS

  • Líquidos en aerosol DEHS, PAO (Emery 3004), aceite de parafina, solución salina, suspensiones de látex, etc.
  • Caudal 70 … 300 l / h
  • Caudal másico máximo 2.5 g / h
  • Depósito 10 … 80 ml
  • Sobrepresión 200 mbar
  • Tiempo de funcionamiento en un depósito 25 horas
  • Boquilla de salida ∅ 8 mm
  • Compresor interno
  • Fuente de alimentación 100 … 240 V CA
  • Dimensiones 30 x 12 x 20 cm
  • Peso 4.8 kg

ESPECIFICACIÓN DE AEROSOL PARA DEHS

  • Concentración> 108 partículas / cm3
  • Concentración (0.2 μm) 2 × 107 partículas / cm3
  • Concentración (0.5 μm) 5 × 105 partículas / cm3
  • Concentración (1 μm) 1 × 105 partículas / cm3
  • Concentración (0.3 bis 0.5 μm) 1.5 × 107 partículas / cm3
  • Concentración (0.5 bis 1.0 μm) 8 × 106 partículas / cm3
  • Valor promedio es 0.1 .. 0.5 μm

La base del ATM 226 es un atomizador moderno hecho de acero inoxidable. Su parte principal es una boquilla de dos componentes que funciona según el tipo de inyección, que se dirige a una superficie de vidrio. Esta superficie de vidrio funciona como una trampa y sirve para devolver inmediatamente las gotas grandes que surgen durante el proceso de pulverización. Este diseño proporciona una distribución de calidad de las partículas del líquido atomizado en tamaño.

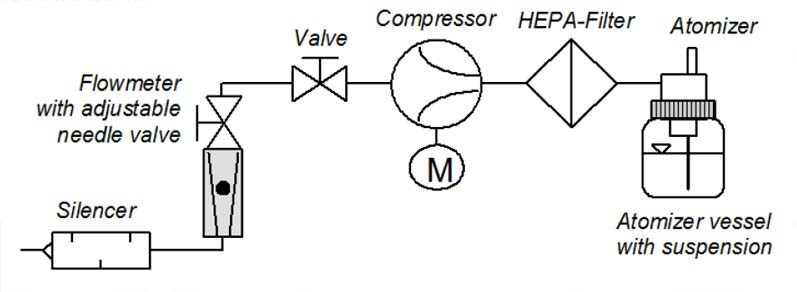

Absorbente de sonido

Medidor de flujo de líquido de válvula de aguja

Válvula

Compresor

Filtro HEPA

Atomizador

Recipiente atomizador con liquido

Circuito generador de aerosol ATM 226 con caudal de aerosol variable
