DESCRIPCION GENERAL

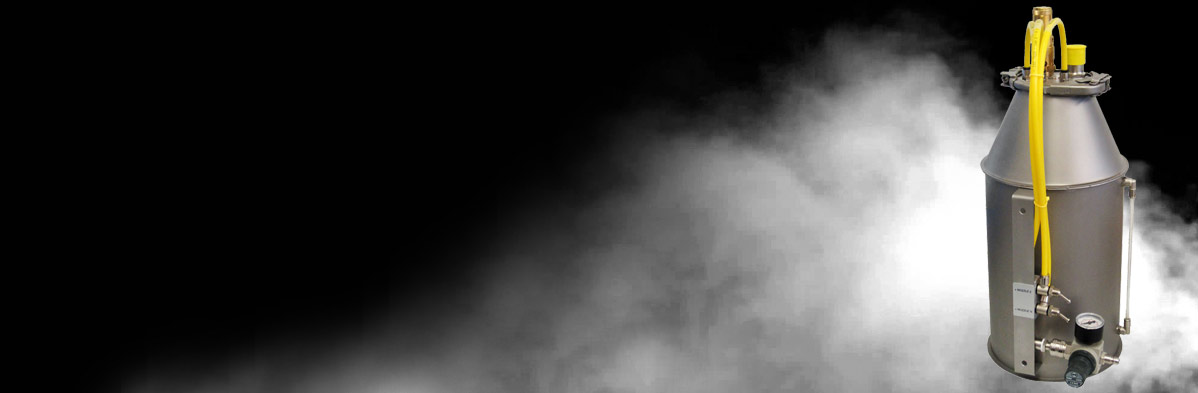

El generador de aerosol ATM 241 produce aerosoles de gotas con propiedades conocidas de acuerdo con la directiva VDI 3491. Los diseños y las soluciones técnicas garantizan una distribución de tamaño de partícula muy constante, así como una concentración de partículas con alta reproducibilidad y alta producción de aerosol.
Los generadores de la serie ATM 241 pueden rociar varios líquidos, como PAO (Emery 3004), DEHS, suspensiones PSL y soluciones salinas.
CARACTERÍSTICAS
- Aerosol polidisperso con partículas generalmente inferiores a 1 µm
- Excelente distribución de partículas con un tamaño constante
- Definición y alta concentración de partículas.
- Al cambiar la presión de la boquilla y el número de boquillas activadas, es posible controlar tanto la velocidad de formación de partículas como la distribución del tamaño de partículas dentro de límites estrechos
VENTAJAS
- Generador de partículas trazadoras
- Verificación de mediciones en salas limpias muy grandes
- Prueba de filtros HEPA y ULPA
USO
- Líquido de prueba DEHS (80 ml, 0.5 l, 1 l, 5 lo 20 l)
- Otros líquidos como PAO (Emery 3004) bajo pedido
ESPECIFICACIÓN DE AEROSOL PARA DEHS
El corazón del generador es una nueva boquilla de anillo patentada, que permite, según su geometría, la generación de los mejores aerosoles.

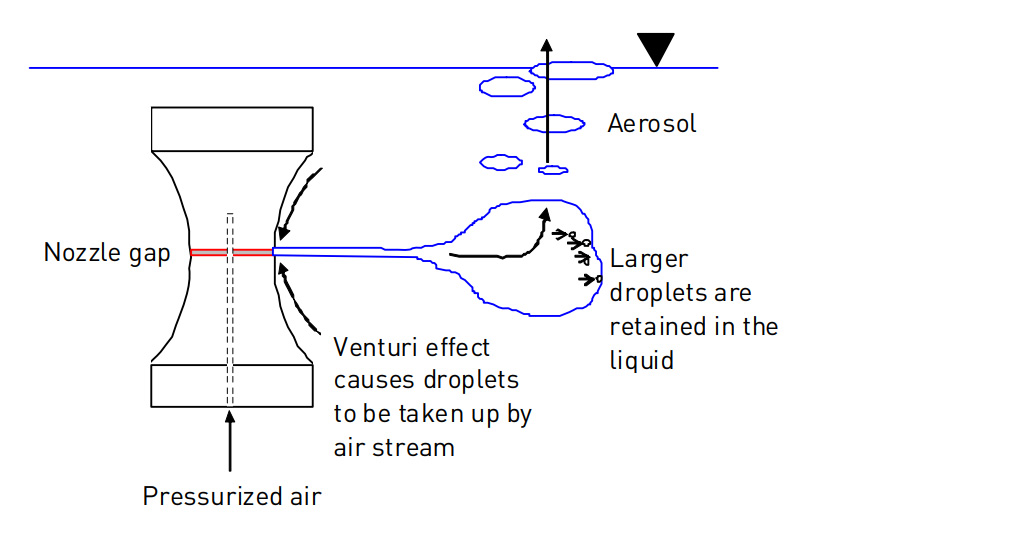

La figura muestra el principio de funcionamiento esquemáticamente. El aire comprimido se sopla a través de un anillo delgado de 100 µm en el líquido rociado. Debido a las altas velocidades del aire en el borde de corte circunferencial, la presión resultante arrastra el fluido hacia adelante. Las fuerzas de corte que actúan entre la corriente de aire y el líquido en la circunferencia de esta llamada boquilla de hendidura anular forman un aerosol de gotas. Las gotas grandes no pueden salir del líquido debido a los efectos de inercia dentro de las pequeñas burbujas formadas.
ESPECIFICACIONES
- Concentración del número de partículas (DEHS): 1.1..2.8 * 1011 # / s
- Suministro de aire comprimido: máx. 8 bar (115 psi)
- Caudal: 5… 70 m3 / h
- Caudal másico (DEHS) *: máx. 240 g / h
- Volumen de alimentación: 4.7 (min) … 8 l (max)
- Boquilla: chorro de dos componentes
- Característica: 4 boquillas (individualmente conmutables)
- Líquidos: DEHS, PAO (Emery 3004), soluciones salinas, suspensiones de látex
- Dimensiones: 480 x 250 x 220
- Peso: 6.2 kg
• Total:> 108 / cm3
• 0.2 µm: 2 × 107/ cm3
• 0.5 µm: 5 × 105 / cm3
• 1.0 µm: 1 × 105 / cm3
• 0,3 — 0,5 µm: 1.5 × 107 / cm3
• 0.5 — 1.0 µm: 8 × 106 / cm3
• Valor medio: 0.1 .. 0.5 µm
